Трубы высокого давления
Трубы высокого давления
НАЗНАЧЕНИЕ
Трубы высокого давления являются частью трубопровода определенной длины и используются для быстрого соединения между собой и другими узлами оборудования, соединение осуществляется с помощью БРС (Hammer Union).
ДОСТОИНСТВА
- проходной канал выполнен с использованием технологии глубокого сверления с упрочнением поверхностного слоя пластическим деформированием;
- постоянство толщины стенки;
- минимальная шероховатость проходного канала увеличивает стойкость к износу;
- равномерность износа;
- продукция соответствует уровню технических требований УТТ3 (PSL3) по ГОСТ 51365-2009.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

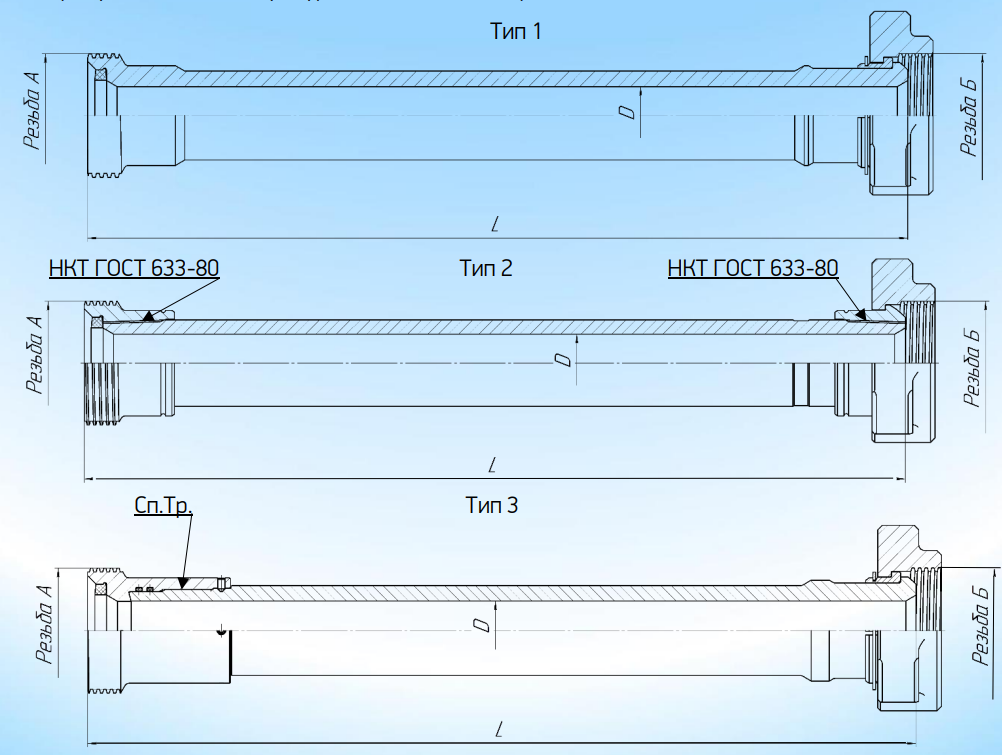

| Обозначение | Парт. номер SPM | L, мм | Диаметр проходного канала D, мм | Рабочее давление, МПа |
Присоединительные резьбы Гайка/Резьба (Male/Female) |
Тип |
|---|---|---|---|---|---|---|
| ТВД-2''-1502-450 | - | 450 |
45 |
105 |
4,125-3-ACME*1 |
1 |
| ТВД-2''-1502-610 | 2A38920 | 610 | ||||
| ТВД-2''-1502-910 | 2A38921 | 910 | ||||
| ТВД-2''-1502-1000 | - | 1000 | ||||
| ТВД-2''-1502-1220 | 2А19448 | 1220 | ||||
| ТВД-2''-1502-1520 | 2А20387 | 1520 | ||||
| ТВД-2''-1502-1830 | 2А19859 | 1830 | ||||
| ТВД-2''-1502-2000 | - | 2000 | ||||
| ТВД-2''-1502-2440 | - | 2440 | ||||
| ТВД-2''-1502-3050 | - | 3050 | ||||
| ТВД-2''-1502-4000 | - | 4000 | ||||
| ТВД-3''-1502-610 | 2А38935 | 610 |
64 |
5,375-3,5-ACME*2 |
1 |
|
| ТВД-3''-1502-910 | 2А38936 | 910 | ||||
| ТВД-3''-1502-1000 | - | 1000 | ||||
| ТВД-3''-1502-1220 | 2А20522 | 1220 | ||||
| ТВД-3''-1502-1520 | 2А24677 | 1520 | ||||
| ТВД-3''-1502-1830 | 2А20523 | 1830 | ||||
| ТВД-3''-1502-2000 | - | 2000 | ||||
| ТВД-3''-1502-2440 | 2А20525 | 2440 | ||||
| ТВД-3''-1502-3050 | 2А40952 | 3050 | ||||
| ТВД-3''-1502-4000 | - | 4000 | ||||
| ТВД-4''-1502-3050 | - | 3050 | 95 | 6,687-3-STUB ACME M1*3 |
*1 Соответствует Hammer Union 2'' Figure 1502.
*2 Соответствует Hammer Union 3'' Figure 1502.
*3 Соответствует Hammer Union 4'' Figure 1502.
| Обозначение | Парт. номер SPM | L, мм | Диаметр проходного канала, мм | Рабочее давление, МПа |
Присоединительная резьба Гайка/Резьба (Male/Female) |
Тип |
|---|---|---|---|---|---|---|
| ТВД-S-2''-1502-610 | 2А12519 | 610 |
45 |
105 |
4,125-3-ACME*1 |
2 |
| ТВД-S-2''-1502-910 | 2А12521 | 910 | ||||
| ТВД-S-2''-1502-1220 | 2А12525 | 1220 | ||||
| ТВД-S-2''-1502-1520 | 2А12526 | 1520 | ||||
| ТВД-S-2''-1502-1830 | 2А12527 | 1830 | ||||
| ТВД-S-2''-1502-2440 | 2А12528 | 2440 | ||||
| ТВД-S-2''-1502-3050 | 2А12530 | 3050 | ||||
| ТВД-S-3''-1502-300 | - | 300 |
64 |
5,375-3,5-ACME*2 |
2 |
|
| ТВД-S-3''-1502-610 | 2А12554 | 610 | ||||
| ТВД-S-3''-1502-910 | 2А12556 | 910 | ||||
| ТВД-S-3''-1502-1220 | 2А12559 | 1220 | ||||
| ТВД-S-3''-1502-1520 | 2А12562 | 1520 | ||||
| ТВД-S-3''-1502-1830 | 2А12563 | 1830 | ||||
| ТВД-S-3''-1502-2440 | 2А12565 | 2440 | ||||
| ТВД-S-3''-1502-3050 | 2А12568 | 3050 | ||||
| ТВД-S-3''-1502-4570 | - | 4570 |
*1 Соответствует Hammer Union 2'' Figure 1502.
*2 Соответствует Hammer Union 3'' Figure 1502.
| Обозначение | Парт. номер SPM | L, мм | Диаметр проходного канала, мм | Рабочее давление, МПа |
Присоединительная резьба Гайка/Резьба (Male/Female) |
Тип |
|---|---|---|---|---|---|---|
| ТВД-Р-2''-1502-610 | 2А12519 | 610 |
45 |
105 |
4,125-3-ACME*1 |
3 |
| ТВД-Р-2''-1502-910 | 2А12521 | 910 | ||||
| ТВД-Р-2''-1502-1220 | 2А12525 | 1220 | ||||
| ТВД-Р-2''-1502-1520 | 2А12526 | 1520 | ||||
| ТВД-Р-2''-1502-1830 | 2А12527 | 1830 | ||||
| ТВД-Р-2''-1502-2440 | 2А12528 | 2440 | ||||
| ТВД-Р-2''-1502-3050 | 2А12530 | 3050 | ||||
| ТВД-Р-3''-1502-300 | - | 300 |
64 |
5,375-3,5-ACME*2 |
3 |
|
| ТВД-Р-3''-1502-610 | 2А12554 | 610 | ||||
| ТВД-Р-3''-1502-910 | 2А12556 | 910 | ||||
| ТВД-Р-3''-1502-1220 | 2А12559 | 1220 | ||||
| ТВД-Р-3''-1502-1520 | 2А12562 | 1520 | ||||
| ТВД-Р-3''-1502-1830 | 2А12563 | 1830 | ||||
| ТВД-Р-3''-1502-2440 | 2А12565 | 2440 | ||||
| ТВД-Р-3''-1502-3050 | 2А12568 | 3050 | ||||
| ТВД-Р-3''-1502-4570 | - | 4570 |
*1 Соответствует Hammer Union 2'' Figure 1502.
*2 Соответствует Hammer Union 3'' Figure 1502.
