Катушки переходные КФ-П (с НКТ и БРС)
Катушки переходные КФ-П (с НКТ и БРС)
НАЗНАЧЕНИЕ
Катушка переходная служит переходным элементом в устьевой компоновке между фланцами различных типоразмеров, а также служит для подвески колонны НКТ.
ОБЛАСТЬ ПРИМЕНЕНИЯ
В составе устьевой компоновки согласно технологической схемы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Обозначение |
Условный проход, мм |
Фланец по ГОСТ 28919-91 (API Spec 6A) |
Резьба по ГОСТ 633-80 |
Масса, кг |
|
|---|---|---|---|---|---|
| Фланец верхний | Фланец нижний | ||||
| КФ-П-180х21-80х70-89 | 80 | 180х21 | 80х70 | НКТ-89 | 100 |
| КФ-П-180х21-100х70-89-9'' | 80 | 180х21 | 100х70 | НКТ-89 | 112 |
| КФ-П-180х21-100х70-114-9'' | 100 | 180х21 | 100х70 | НКТ-114 | 108 |
| КФ-П-180х21-100х70-114 | 100 | 180х21 | 100х70 | НКТ-114 | 103 |
| КФ-П-180х21-80х105-89 | 80 | 180х21 | 80х105 | НКТ-89 | 99 |
| КФ-П-180х35-65х70-89 | 65 | 180х35 | 65х70 | НКТ-89 | 110 |
| КФ-П-180х35-80х70-89 | 80 | 180х35 | 80х70 | НКТ-89 | 117 |
| КФ-П-180х35-80х105-89 | 80 | 180х35 | 80х105 | НКТ-89 | 124 |
| КФ-П-180х35-100х70-114 | 100 | 180х35 | 100х70 | НКТ-114 | 130 |
| КФ-П-180х35-100х105-114 | 100 | 180х35 | 100х105 | НКТ-114 | 150 |
НАЗНАЧЕНИЕ

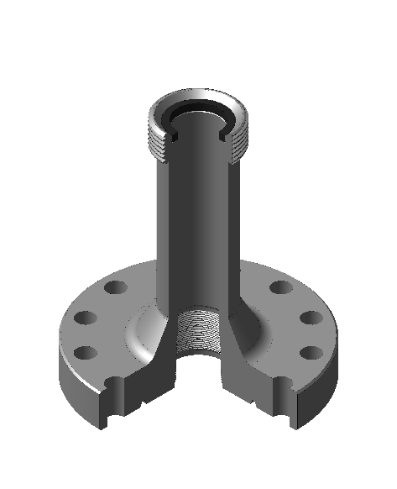

Катушка фланцевая подъёмная КФ-П является переходным элементом с фланцевого соединения на БРС соединение нагнетательной линии устьевой компоновки скважины, а также служит для подвески колонны НКТ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Условный проход, мм |
Фланец по ГОСТ 28919-91 |
Резьба по API Spec 7HU2 |
Резьба по ГОСТ 633-80 |
Масса, кг |
|---|---|---|---|---|---|
| КФ-П-180х21-89- 3'' 1502 | 80 | 180х21 | 5,375-3,5-ACME*1 | НКТ-89 | 68 |
| КФ-П-180х35-89- 3'' 1502 | 80 | 180х35 | 5,375-3,5-ACME*1 | НКТ-89 | 74 |
* 1 Соответствует Hammer Union 3'' Figure 1502
