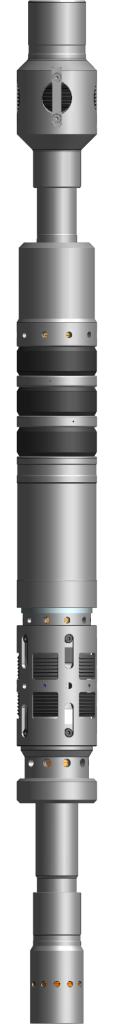

Пакер гидравлический ПГЯ
Пакер гидравлический ПГЯ
НАЗНАЧЕНИЕ
Пакер ПГЯ предназначен для герметичного разобщения интервалов ствола обсадной колонны и её защиты от динамического воздействия рабочей среды в процессе проведения технологических операции.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- для освоения и эксплуатации газовых и нефтяных скважин, добычи газа и нефти;
- для закачки жидкости в нагнетательных скважинах (ППД);
- для интенсификации добычи;
- многопакерные компоновки;
- для проверки герметичности обсадной колонны;
- проведения других технологических операций, осуществление которых требует создания избыточного давления над или под пакером.
ДОСТОИНСТВА
- наличие гидравлического якоря;
- трёхэлементный уплотнительный узел;
- гидравлический способ установки пакера позволяет надежно устанавливать пакер в любых скважинных условиях;
- снимается пакер осевым натяжением колонны НКТ;
- конструкция пакера позволяет выравнивать давление над и под пакером перед его подъемом из скважины;
- ствол пакера не перемещается во время установки, что позволяет устанавливать пакеры один за другим;
- пакер может быть спущен самостоятельно или в компоновке с другим технологическим оборудованием;
- возможность изготовления пакера с максимальным перепадом давления до 70 МПа;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Пакер | Условный диаметр обсадной колонны, мм | Толщина стенок обсадной колонны, мм | Максимальный перепад давления, МПа | Максимальная температура, рабочей среды, °С | Проходной диаметр, мм. | Наружный диаметр, мм |
Присоединительная резьба по ГОСТ 633-80 верх/низ |
|---|---|---|---|---|---|---|---|
| ПГЯ-ЯГ-1-84-32 | 102 | 5,5-7 |
50 |
100* |
32 | 84 | НКТ-60/ НКТ-60 |
| ПГЯ-ЯГ-1-118-50 | 140/146 | 6,2-7,0/ 6,5-9,5 |
50 |
108 |
НКТ-73/ НКТ-60 |
||
| ПГЯ-ЯГ-1-121-50 | 140/146 | 7,3-10,6/ 12,7-15 | 121 | НКТ-60 | |||
| ПГЯ-ЯГ-1-140-62 | 168/178 | 7,3-10,6/ 12,7-15 |
62 |
140 |
НКТ-73/ НКТ-73 |
||
| ПГЯ-ЯГ-1-142-62 | 168/178 | 7,3-10,6/ 12,7-15 | 142 | ||||
| ПГЯ-ЯГ-1-150-62 | 178/14 | 6,9-9,2/ 15,1 | 150 |
НКТ-89/ НКТ-73 |
Примечание: * по требованию заказчика возможно изготовление других типоразмеров.
*возможна поставка оборудования в термостойком исполнении резины до 150 С.
