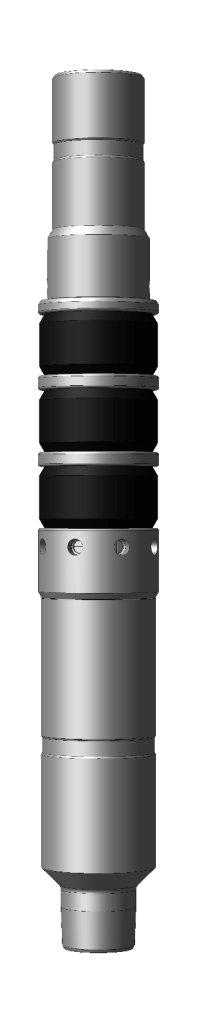

Пакер механический нажимной ПМН
Характеристики
Наружный диаметр
—
114, 118, 140, 144
Обсадная колонна
—
140, 146, 168, 178
Проходной диаметр
—
50, 76
Наличие гидравлического якоря
—
Нет
Автономная работа
—
Нет
Пакер механический нажимной ПМН
НАЗНАЧЕНИЕ
Пакер ПМН предназначен для герметичного разобщения двух и более интервалов ствола обсадной колонны, при эксплуатации нефтяных и газовых скважин.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- Для работы в составе 2-х пакерных компоновок;
- для разделения пластов при одновременно-раздельной эксплуатации (ОРЭ) и одновременно-раздельной закачке (ОРЗ) в нагнетательных скважинах;
- для проведения ремонтно-изоляционных работ (РИР);
- проведения других технологических операций по воздействию на призабойную зону.
ДОСТОИНСТВА
- возможность регулировать усилие установки пакера;
- установка пакера осуществляется разгрузкой колонны труб с упором на забой или на ниже установленный пакер;
- снятие пакера осуществляется натяжением колонны труб;
- при спуске пакер защищён от преждевременной распакеровки срезными винтами;
- пакер ПМН является полнопроходным инструментом;
- конструкция пакера позволяет передавать через него крутящий момент;
- простота конструкции пакера позволяет практически исключить возникновение аварийных ситуаций, связанных с оставлением пакера в скважине.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Пакер | Условный диаметр обсадной колонны, мм | Толщина стенок обсадной колонны, мм | Максимальный перепад давления, МПа | Максимальная температура, рабочей среды, °С | Проходной диаметр, мм | Наружный диаметр, мм |
Присоединительная резьба по ГОСТ 633-80 верх/низ |
|---|---|---|---|---|---|---|---|
| ПМН-М2-114-50 | 140/146 |
7,7-10 / 10,7-11 |
25 |
100* |
50 |
114 |
НКТ-73 |
| ПМН-М2-118-50 | 140/146 | 6-8/8,5-11 | 118 | ||||
| ПМН-М2-140-76 | 168 | 10,6-12,1 |
35 |
76 |
140 |
НКТ-73/ НКТ-89 |
|
| ПМН-М2-144-76 | 168/178 |
7,3-8,9/ 12,7-13,7 |
144 |
Примечание: * по требованию заказчика возможно изготовление других типоразмеров.
*возможна поставка оборудования в термостойком исполнении резины до 150 С.
