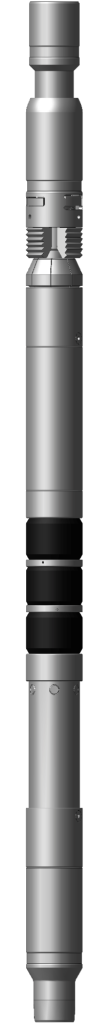

Пакер нажимной с верхним механическим якорем ПВМ-Н-ЯМ
Характеристики
Наружный диаметр
—
82, 92, 98, 118, 122, 140
Обсадная колонна
—
102, 114, 127, 140, 146, 168, 178
Проходной диаметр
—
32, 40, 60, 68
Наличие гидравлического якоря
—
Да
Автономная работа
—
Да
Пакер нажимной с верхним механическим якорем ПВМ-Н-ЯМ
НАЗНАЧЕНИЕ
Пакер ПВМ-Н-ЯМ предназначен для герметичного разобщения интервалов ствола обсадной колонны и её защиты от динамического воздействия рабочей среды в процессе проведения технологических операции и эксплуатации скважины.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- для проведения операций, требующих автономной работы пакера (без связи с НКТ);
- при эксплуатации скважин с погружным оборудованием в составе 2-х пакерной компоновки;
- для разделения пластов при одновременно-раздельной эксплуатации (ОРЭ) и одновременно-раздельной закачке (ОРЗ) в нагнетательных скважинах;
- для проведения ремонтно-изоляционных работ (РИР);
- проведения других технологических операций, осуществления которых требует создания избыточного давления над или под пакером.
ДОСТОИНСТВА
- возможность регулировать усилие установки пакера;
- безотказная установка пакера;
- установка пакера осуществляется разгрузкой колонны труб с упором на забой или на ниже установленный пакер;
- трёхэлементный уплотнительный узел;
- многократное количество установок пакера за одну СПО;
- при посадке не требует вращения колонны НКТ;
- простота конструкции;
- может работать автономно (без связи с НКТ);
- пакер может быть спущен в компоновке с другим технологическим оборудованием;
- верхний механический якорь предназначен для удержания пакера от перемещения вверх.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Пакер | Условный диаметр обсадной колонны, мм | Толщина стенок обсадной колонны, мм | Максимальный перепад давления, МПа | Максимальная температура, рабочей среды, °С | Проходной диаметр, мм | Наружный диаметр, мм |
Присоединительная резьба по ГОСТ 633-80 верх/низ |
|---|---|---|---|---|---|---|---|
| ПВМ-Н-ЯМ-82-32 | 102 | 5,5-7 |
35 |
100* |
32 | 82 |
НКТ-60 |
| ПВМ-Н-ЯМ-92-40 | 114 | 6,4-9 |
40 |
92 | |||
| ПВМ-Н-ЯМ-98-40 | 114/127 |
5,2-5,7 / 9,2-10,7 |
98 | ||||
| ПВМ-Н-ЯМ-118-60 | 140/146 | 6-8/8,5-11 |
50 |
60 |
118 |
НКТ-73/ НКТ-102 |
|
| ПВМ-Н-ЯМ-122-60 | 146 | 6,5-9 | 122 | ||||
| ПВМ-Н-ЯМ-140-68 | 168/178 | 7-11/12-15 | 68 | 140 |
НКТ-89/ НКТ-114 |
Примечание: * по требованию заказчика возможно изготовление других типоразмеров.
*возможна поставка оборудования в термостойком исполнении резины до 150 С.
