Пакер опрессовочный ПО
Характеристики
Наружный диаметр
—
92, 103, 134, 158, 165, 231
Обсадная колонна
—
102, 114, 140, 146, 168, 178, 245
Проходной диаметр
—
38, 50, 62, 90
Наличие гидравлического якоря
—
Нет
Автономная работа
—
Нет

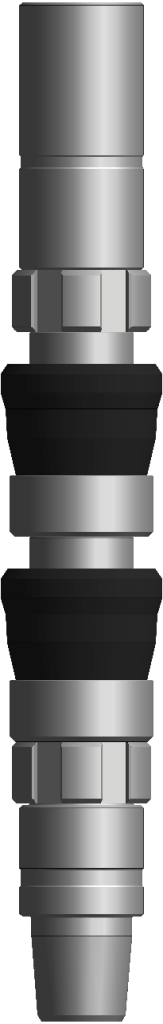

Пакер опрессовочный ПО
НАЗНАЧЕНИЕ
Пакер опрессовочный ПО предназначен для проведения опрессовки обсадной колонны и противовыбросового оборудования, установленного на устье скважины.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- устанавливается на устье скважины, где идет процесс бурения;
- для скважин эксплуатирующийся под давлением после глушения;
- для снятия фонтанной ёлки и установки превентора;
- предотвращение газонефтепроявлений (ГНВП) на устье скважины;
ДОСТОИНСТВА
- возможность изготовления пакера с рабочим давлением до 70 МПа;
- возможность изготовления манжет из полиуретана;
- простота и надежность конструкции;
- пакер может быть спущен в компоновке с другим технологическим оборудованием;
- пакер является полнопроходным инструментом, через ствол которого может быть спущен другой технологический инструмент;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Пакер | Условный диаметр обсадной колонны, мм | Толщина стенок обсадной колонны, мм | Максимальный перепад давления, МПа | Максимальная температура, рабочей среды, °С | Проходной диаметр, мм | Наружный диаметр, мм | Присоединительная резьба по ГОСТ Р 50864-96*/ГОСТ633-80 |
|---|---|---|---|---|---|---|---|
| ПО-84 | 102 | 5,5-6,5 |
70 |
100 |
38 | 92 | НКТ-В60 |
| ПО-93 | 114 | 6,4-8,6 | 50 | 103 | НКТ-60 | ||
| ПО-120 | 140/146 |
6,2-7,7/ 7,0-10,7 |
62 | 134 | НКТ-73 | ||
| ПО-140 | 168/178 |
7,3-12,1/ 11,5-15,0 |
62 | 158 | НКТ-73 | ||
| ПО-153 | 178 | 6,9-10,4 | 62 | 165 | З-108 | ||
| ПО-215 | 245 | 7,9-12,0 | 90 | 231 | З-133 |
Примечание: * возможно изготовления другой присоединительной резьбы по требованию заказчика.
