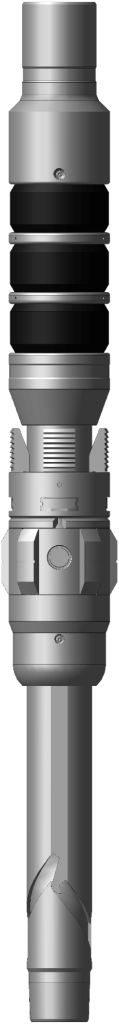

Пакер ПВМ-О
Характеристики
Наружный диаметр
—
82, 90, 92, 100, 112, 118, 122, 136, 140, 145, 149
Обсадная колонна
—
102, 114, 127, 140, 146, 168, 178, 194
Проходной диаметр
—
40, 55, 60, 68, 73
Наличие гидравлического якоря
—
Нет
Автономная работа
—
Нет
Пакер ПВМ-О
НАЗНАЧЕНИЕ
Пакер ПВМ-О предназначен для герметичного разобщения интервалов ствола обсадной колонны и её защиты от динамического и агрессивного воздействия рабочей среды в процессе проведения технологических операции и эксплуатации.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- для проведения кислотной обработки;
- для закачки жидкости в нагнетательные скважины (ППД);
- для проведения ремонтно-изоляционных работ (РИР);
- для проверки герметичности обсадной колонны ;
- для проведения других технологических операций, осуществление которых требует создания избыточного давления над или под пакером.
ДОСТОИНСТВА
- трёхэлементный уплотнительный узел;
- рабочая температура до 100°С/250°С;
- при установки пакера не требуется вращение колонны НКТ;
- увеличенный проходной канал пакера позволяет беспрепятственно спускать различный инструмент;
- простота конструкции и ремонтопригодность;
- многократное количество установок пакера за одну СПО.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Пакер | Условный диаметр обсадной колонны, мм | Толщина стенок обсадной колонны, мм | Максимальный перепад давления, МПа | Максимальная температура, рабочей среды, °С | Проходной диаметр, мм | Наружный диаметр, мм | Присоединительная резьба по ГОСТ 633-80 |
|---|---|---|---|---|---|---|---|
| ПВМ-О-82-40 | 102 | 5,5-7 |
35 |
100* |
40 |
82 |
НКТ-60 |
| ПВМ-О-90-40 |
114 |
8,6-10,2 | 90 | ||||
| ПВМ-О-92-40 | 6,4-9 | 92 | |||||
| ПВМ-О-100-40 | 127 | 9-10,7 | 100 | ||||
| ПВМ-О-112-55 | 140 | 8,5-11 | 55 | 112 |
НКТ-73 |
||
| ПВМ-О-118-60 | 140/146 | 6-8/8,5-11 | 60 | 118 | |||
| ПВМ-О-122-60 | 146 | 6,5-9 | 60 | 122 | |||
| ПВМ-О-136-68 | 168/178 | 10-12,1/ 15 | 68 | 136 |
НКТ-89 |
||
| ПВМ-О-140-68 | 168/178 | 7-11/12-15 | 68 | 140 | |||
| ПВМ-О-145-68 | 168/178 |
6,5-9/ 11-13,7 |
68 | 145 | |||
| ПВМ-О-149-73 | 178/194 |
6,9-10,4 / 15,1 |
73 | 149 |
Примечание: * по требованию заказчика возможна поставка оборудования в термостойком исполнении резины до 150 С.
