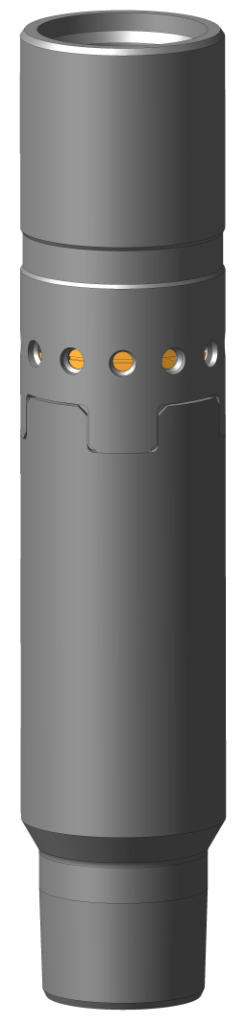

Переводник безопасный гидравлический П-БГ
Переводник безопасный гидравлический П-БГ
НАЗНАЧЕНИЕ
Переводник безопасный гидравлический предназначен для легкого отсоединения от прихваченного инструмента или труб при проведении работ в скважинах.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в составе различных скважинных (пакерных) компоновок.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
- разъединение в случае прихвата не требует вращения или натяжения колонны НКТ, производится гидравлически путем сброса шара и созданием давления в колонне НКТ;
- извлечение оставшейся части в скважине осуществляется с применением труболовки наружного или внутреннего захвата.
ПРЕИМУЩЕСТВА
- соединение «шип-паз» позволяет передавать через себя крутящий момент;
- возможность регулировки давления разъединения;
- увеличенный проходной канал позволяет спускать любые геофизические приборы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | П-БГ-60 | П-БГ-73 | П-БГ-89 |
|---|---|---|---|
| Минимальный внутренний диаметр эксплуатационной колонны, мм. | 79 | 96 | 112 |
| Наружный диаметр, мм. | 73 | 89 | 108 |
| Длина, не более, мм. | 400 | 430 | 480 |
| Проходной диаметр, мм. | 40 | 50 | 60 |
| Присоединительная резьба по ГОСТ Р 53365-2009 | 60 | 73 | 89 |
| Рабочее давление, МПа | 35 | 35 | 35 |
| Максимальная температура рабочей среды, °С | 100 | 100 | 100 |
| Давление разъединения, МПа. | 6-36* | 6-36* | 6-36* |
| Масса, кг | 9 | 10,5 | 18 |
По требованию заказчика возможно изготовление других типоразмеров.
По специальному заказу изготавливается для максимальной температуры рабочей среды - 150°С.
*Давление разъединения регулируется количеством срезных винтов.
