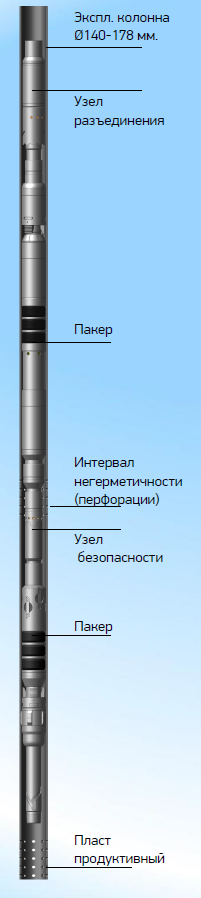

2 ПКС-СИАМ-1 Двухпакерная компоновка для селективной изоляции в хвостовиках (35 МПа)

НАЗНАЧЕНИЕ

2 ПКС-СИАМ-1 - двухпакерная компоновка для селективной изоляции в хвостовиках автономная с механическим разъединением от НКТ применяется для добычи нефти с одновременной изоляцией адаптера хвостовика или интервала негерметичности, перфорации, муфты хвостовика с водопритоком в хвостовиках.

ОБЛАСТЬ ПРИМЕНЕНИЯ

• Изолирование интервала негерметичности обсадной колонны и хвостовика, исключив применение тампонажных растворов;
• Проведение разработки зоны дренирования скважины с максимально возможной выработкой запасов углеводородов;
• Проведения других технологических операций, осуществление которых требует создания избыточного давления над или под компоновкой

ДОСТОИНСТВА

• Надежная изоляция места негерметичности эксплуатационной колонны;
• Подбор типоразмеров пакеров для любой комбинации эксплуатационной колонны и хвостовика;
• Наличие узла безопасности для аварийного отсоединения верхней части компоновки от нижнего пакера;
• Проведение ремонтных работ по смене глубинного насосного оборудования без засорения и ухудшения коллекторских свойств призабойной зоны пласта;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Шифр	Условный диаметр обсадной колонны, мм	Толщина стенок обсадной колонны, мм	Условный диаметр обсадной колонны хвостовика, мм	Толщина стенок обсадной колонны хвостовика, мм	Проходной диаметр, мм.	Наружный диаметр верхней части, мм	Наружный диаметр нижней части, мм	Присоединительная резьба гладких НКТ, ГОСТ 633-80 верх/низ
2ПКС-СИАМ-1-122(82)-50(40)-350-Т100-73/60	146	6,5-9,5	102	5,5-7	40	122	82	73/60
2ПКС-СИАМ-1-122(90)-50(40)-350-Т100-73/60	146	6,5-9,5	114	6,4-8,6	40	122	90
2ПКС-СИАМ-1-140(82)-60(40)-350-Т100-73/60	168	8-12	102	5,5-7	40	140	82	73/60
	178	12,7-15
2ПКС-СИАМ-1-140(90)-60(40)-350-Т100-73/60	168	7,3-8,9	114	6,4-8,6	40	140	90
	178	8,1-13,7
2ПКС-СИАМ-1-145(82)-60(40)-350-Т100-73/60	168	7,3-8,9	102	5,5-7	40	145	82	73/60
	178	8,1-13,7
2ПКС-СИАМ-1-145(90)-60(40)-350-Т100-73/60	168	7,3-8,9	114	6,4-8,6	40	145	90
	178	8,1-13,7
2ПКС-СИАМ-1-152(82)-76(40)-350-Т100-89/60	178	6,9-10,4	102	5,5-7	40	152	82	89/60
2ПКС-СИАМ-1-152(90)-76(40)-350-Т100-89/60	178	6,9-10,4	114	6,4-8,6	40	152	90

По требованию заказчика возможно изготовление других типоразмеров.

По специальному заказу изготавливается для максимальной температуры рабочей среды - 150°С.
