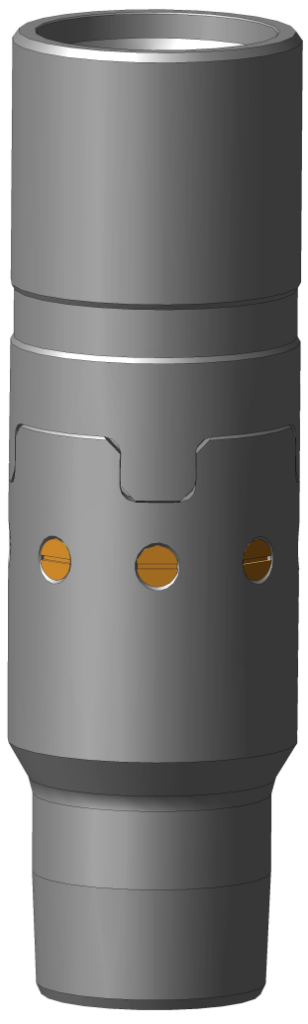

Переводник безопасный натяжной П-БН
Переводник безопасный натяжной П-БН
НАЗНАЧЕНИЕ
Переводник безопасный натяжной предназначен для легкого отсоединения от прихваченного инструмента или труб при проведении работ в скважинах.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в составе различных скважинных (пакерных) компоновок.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
- разъединение производится путем натяжения колонны НКТ;
- извлечение оставшейся части в скважине осуществляется с применением труболовки наружного или внутреннего захвата.
ПРЕИМУЩЕСТВА
- соединение «шип-паз» позволяет передавать через себя крутящий момент;
- усилие натяжения регулируется количеством срезных винтов;
- увеличенный проходной канал позволяет спускать любые геофизические приборы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | П-БН-60 | П-БН-73 | П-БН-89 |
|---|---|---|---|
| Минимальный внутренний диаметр эксплуатационной колонны, мм. | 95 | 95 | 114 |
| Наружный диаметр, мм. | 73 | 89 | 108 |
| Длина, не более, мм. | 300 | 300 | 340 |
| Проходной диаметр, не менее, мм. | 46 | 59 | 73 |
| Присоединительная резьба по ГОСТ Р 53365-2009 | 60 | 73 | 89 |
| Рабочее давление, МПа | 35 | 35 | 35 |
| Максимальная температура рабочей среды, °С | 100 | 100 | 100 |
| Давление разъединения, МПа. | 2-12* | 4-18* | 4-18* |
| Масса, кг | 6,2 | 6,5 | 12 |
По требованию заказчика возможно изготовление других типоразмеров.
По специальному заказу изготавливается для максимальной температуры рабочей среды - 150°С.
*Усилие срабатывания регулируется количеством срезных винтов.
