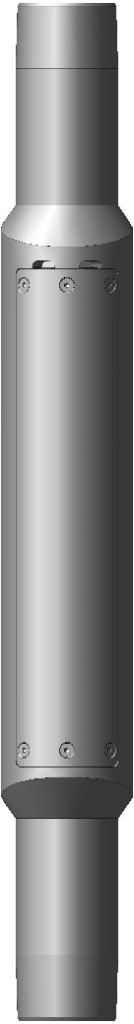

Контейнер скважинный универсальный КСУ
Контейнер скважинный универсальный КСУ
НАЗНАЧЕНИЕ
Контейнер КСУ предназначен для размещения автономных цифровых манометров в компоновку насосно-компрессорных труб с целью измерений давлений, объема прокаченной жидкости(пропанта) и температуры.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- в составе пакерно-якорной компоновки на НКТ;
ДОСТОИНСТВА
- повышенная коррозионостойкость;
- возможность установки двух манометров в одном контейнере;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Контейнер | Наружный диаметр, мм | Проходной диаметр, мм | Максимальный перепад давления, МПа |
Максимальная температура, рабочей среды, °С |

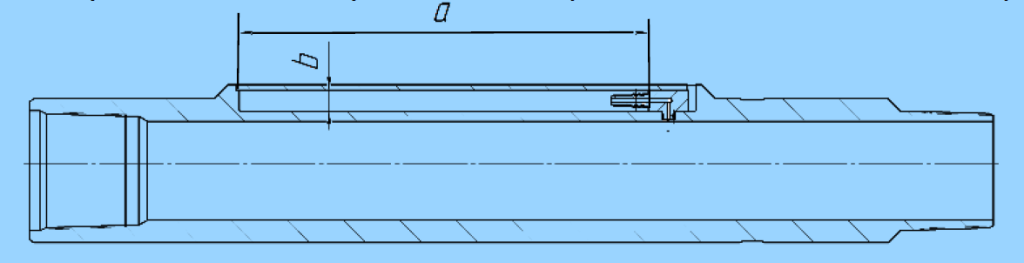

Габаритные размеры «кармана» под манометр, мм |
Количество манометров в контейнере, шт. |
Присоединительная резьба по ГОСТ 633-80 |
|---|---|---|---|---|---|---|---|
|
a x b |
|||||||
| КСУ-1-20-300-130-74 | 130 | 74 |
75 |
150 |
300х20 |
1* |
НКТ-89 |
| КСУ-1-20-300-140-74 | 140 | 74 | |||||
| КСУ-2-20-300-130-74 | 130 | 74 |
105 |
2* |
|||
| КСУ-2-20-300-140-74 | 140 | 74 |
Примечание: * по требованию заказчика возможно изготовление других типоразмеров.
*манометр заказывается отдельно.
