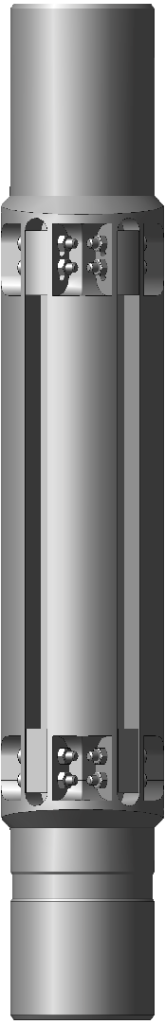

Контейнер трубный КТ
Контейнер трубный КТ
НАЗНАЧЕНИЕ
Контейнер КТ предназначен для размещения автономных цифровых манометров в компоновку насосно-компрессорных труб с целью измерений давлений, объема прокаченной жидкости(пропанта) и температуры.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- в составе пакерно-якорной компоновки на НКТ;
ДОСТОИНСТВА
- простота конструкции;
- повышенная коррозионостойкость;
- возможность установки двух манометров в одном контейнере;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Контейнер | Наружный диаметр, мм | Проходной диаметр, мм | Максимальный перепад давления, МПа |
Максимальная температура, рабочей среды, °С |
Габаритные размеры «кармана» под манометр, мм |
Количество манометров в контейнере, шт. |
Присоединительная резьба по ГОСТ 633-80 |
|---|---|---|---|---|---|---|---|
| a x b | |||||||
| КТ-1-78/83-32 НКТ-60 | 83 | 32 |
75 |
150 |
286x16 |
1* |
НКТ-60 |
| КТ-1-98/112-60 НКТ-73 | 112 | 60 | НКТ-73 | ||||
| КТ-1-116/124-74 НКТ-89 | 124 | 74 | НКТ-89 | ||||
| КТ-2-78/83-32 НКТ-60 | 83 | 32 |
105 |
2* |
НКТ-60 | ||
| КТ-2-98/112-60 НКТ-73 | 112 | 60 | НКТ-73 | ||||
| КТ-2-116/124-74 НКТ-89 | 124 | 74 | НКТ-89 |
Примечание: * по требованию заказчика возможно изготовление других типоразмеров.
*манометр заказывается отдельно.
